第一章 项目概括

1.1设计原则

1.2工程范围

第二章  方案设计依据

2.1设计依据

2.2设计使用年限

第三章    设计水量及排放标准

3.1 进水水量

3.2 进水水质

3.3出水标准

第四章    工艺选择

4.1工艺选择原则

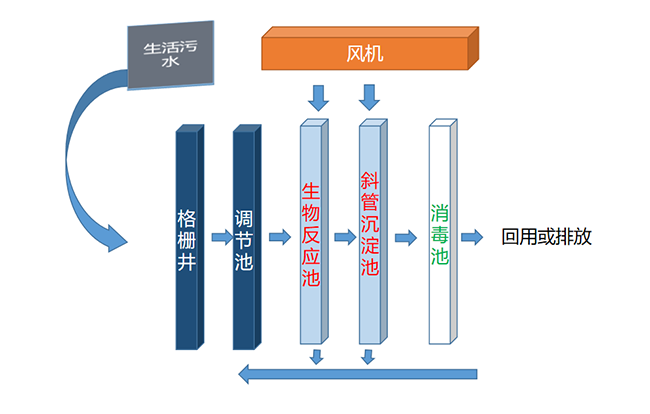

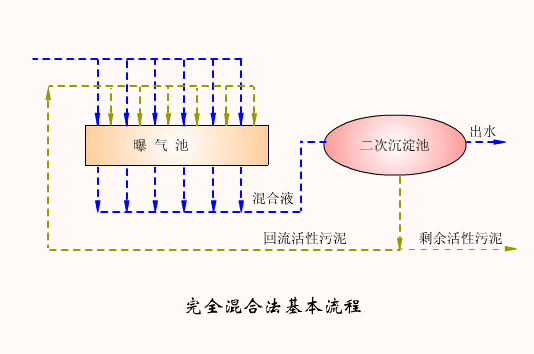

4.2 工艺流程图

根据本项目污水的水质特点及我公司在类似污水处理工程中的实践经验，保证出水达到处理要求，确定工艺为：化粪池出水+调节池+一体化污水处理设备+出水



注：图中红色为一体化污水处理设备

4.3 各工艺段介绍

1）格栅
污水处理工艺中的格栅有好多种类，主要有粗格栅和细格栅之分，粗格栅主要用于去除水中漂浮物，细格栅主要去除水中一些细小的颗粒及悬浮物。
格栅的主要作用就是去除可沉物和漂浮物，减轻后续处理设施的负荷。
本方案采用的是细格栅，格栅井设置为地下式钢筋混凝土池，格栅采用手动格栅。
2）调节池
污水经格栅处理后进入调节池池进行水量、水质的调节均化，保证后续生化处理系统水量、水质的均衡、稳定，并设置回流系统，用于搅拌，以防止污水中悬浮颗粒沉淀而发臭，又对污水中有机物起到一定的降解功效，提高整个系统的抗冲击性能和处理效果。
设计特点：设计有效停留时间8-16小时。沉淀池设计为专门定制玻璃钢调节池。池内设置液位控制器控制水泵的运行。潜污泵设置一台，液位控制，水泵采用无堵塞撕裂杂物泵。
3）一体化污水处理设备
作用是进行好氧生化处理，在好氧过程中，大量高压的空气释放到污水中与污水 混合、搅拌，微小的气泡与污水接触，氧气进入微生物细胞内，微生物进行新陈代谢降 解污水中的有机物，老的微生物消亡，新的微生物诞生，生生不息周而复始，污水得到 降解、净化。

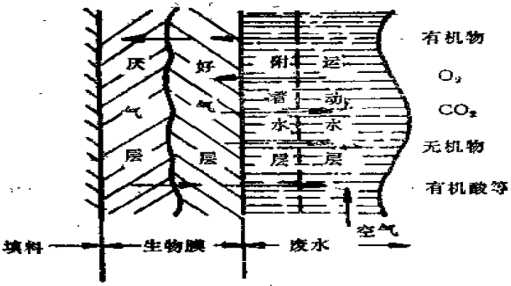

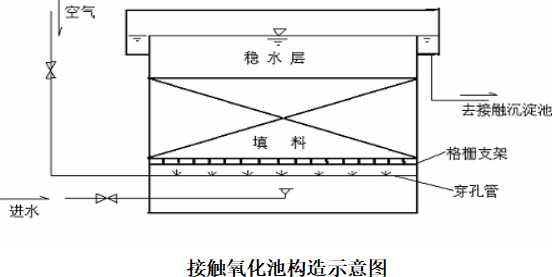

生物接触氧化池关键因素是设置了填料，接触填料作为微生物栖息的场所，是生 物膜的载体。接触层生物膜可利用氧化池出水中较高的剩余溶解氧，对水质进一步生物 氧化，而填料的作用主要体现在“三高”，即：
(1) 高生物量：由于填料的大比表面积，为生物栖息提供了巨大的空间，使得大量 微生物得以附着生长，因而可维持生物接触氧化池内较高浓度的生物量.
(2) 高生物活性：由于填料的设置，可对气泡进行切割和阻挡，起到了曝气受限器 的作用，使气泡的停留时间和气液接触的表面积增加，实测证明提高了氧的吸收能力, 可减少曝气量.在曝气面积不变的情况下，曝气强度增加，空气水流扰动剧烈，对生物 膜表面的冲刷加强，使生物膜更新快，泥龄短，因而接触氧化池具有较高的生物活性.
(3) 高传质速度：因填料的高孔隙率和生物膜的立体结构，使废水较方便地进入填 料内部孔，进行生物接触氧化反应，同时也使得正常脱落的生物膜较为容易地从填料中 随水流出，减少了填料堵塞的出现概率，同时由于曝气强度大，池内流体强烈扰动，生 物膜表面的代谢物质流动和更新速度快，反应浓度梯度大，传质效率高，因而生物膜能 保持较高的生化反应速率.

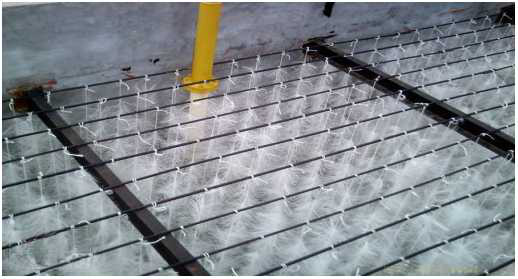

填料安装完成效果图

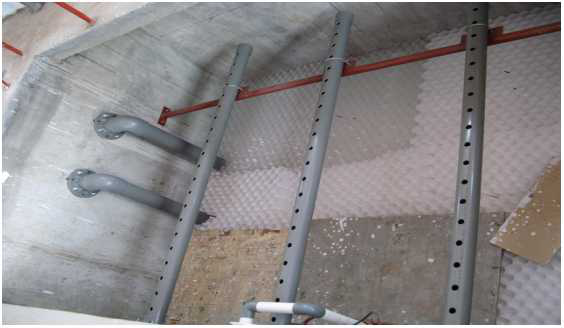

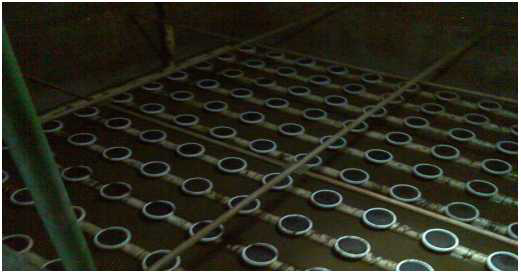

完成曝气安裝后的效果

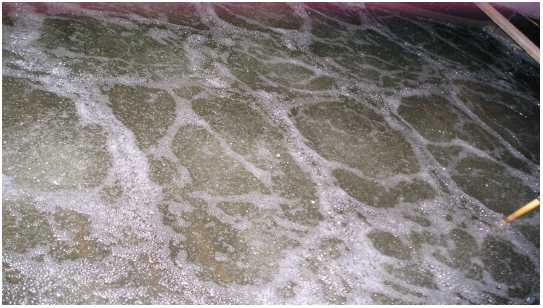

运行中的挂触氧化池

第五章  一体化污水处理设备工艺单元设计

5.1格栅

5.2 调节池

5.3 生化处理部分

生化处理采用生物接触氧化工艺。

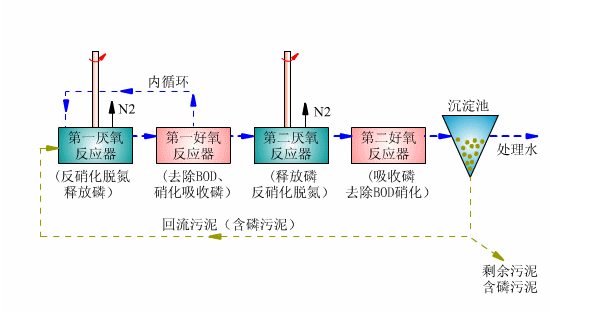

（1）、该系统的脱氮原理：
污水中的氨氮（HN₃—N）95%以上是以NH4+形色存在，经鼓风曝气，首先有亚硝酸菌将氨氮转化为亚硝酸盐：
                                                       （亚硝酸菌）
NH⁴⁺＋1.5O₂  ————>  NO^2－＋2H^＋＋H2O
然后再由硝酸菌将亚硝酸盐转化为硝酸盐：
                                                             硝酸菌
NO₂＋0.5O₂   ————>   NO^3－
总的反应为：
NH^4－＋2O₂    ————>  NO₃＋2H^＋＋H₂O
以上反应在好氧段内进行，在水解酸化段，硝酸盐和亚硝酸盐通过兼氧微生物或厌氧微生物（如产碱杆菌、假单胞菌、无色杆菌等）进行反硝化脱氮，反消化菌利用NO₃中的氧（又称为化合态氧或硝态氧），继续分解代谢有机污染物，去除BOD₅，同时将NO₃中的氮转化为氮气N₂ ，这个过程可用下式表示：
                                                           反消化菌
NO^3－＋有机物   ————>  N₂   ＋N₂O＋OH

（2）、该系统的除磷原理：
厌氧段、水解酸化段占优势的非丝状储磷菌把储存的聚磷酸盐进行分解，并提供能量，大量吸附水中的BOD₅，并释放出正磷酸盐，使厌氧段的BOD₅下降，含磷量上升。污水进入好氧段后，好氧微生物利用氧化分解获得的能动量，大量吸收状况释放的正磷和原水中的磷，完成磷的过渡积累，从而达到去除BOD₅和除磷的目的。

5.3.1生物接触氧化池
